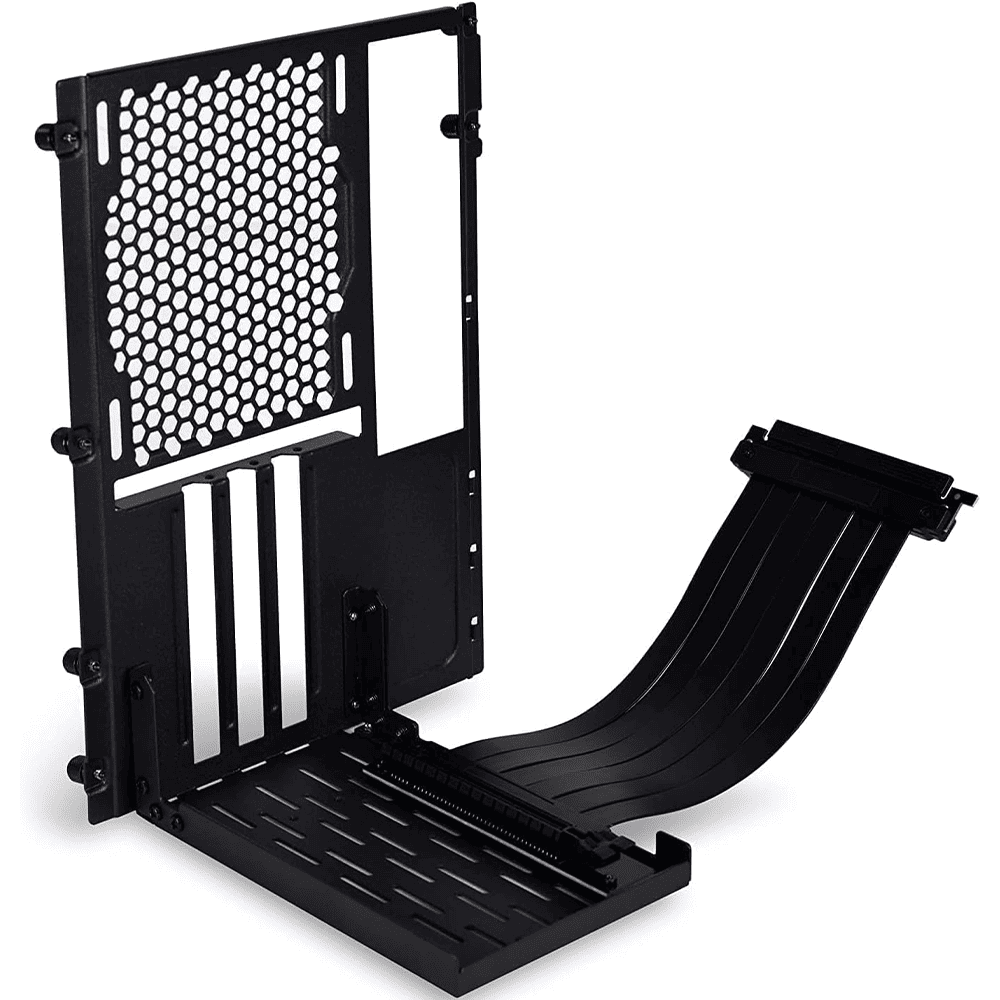

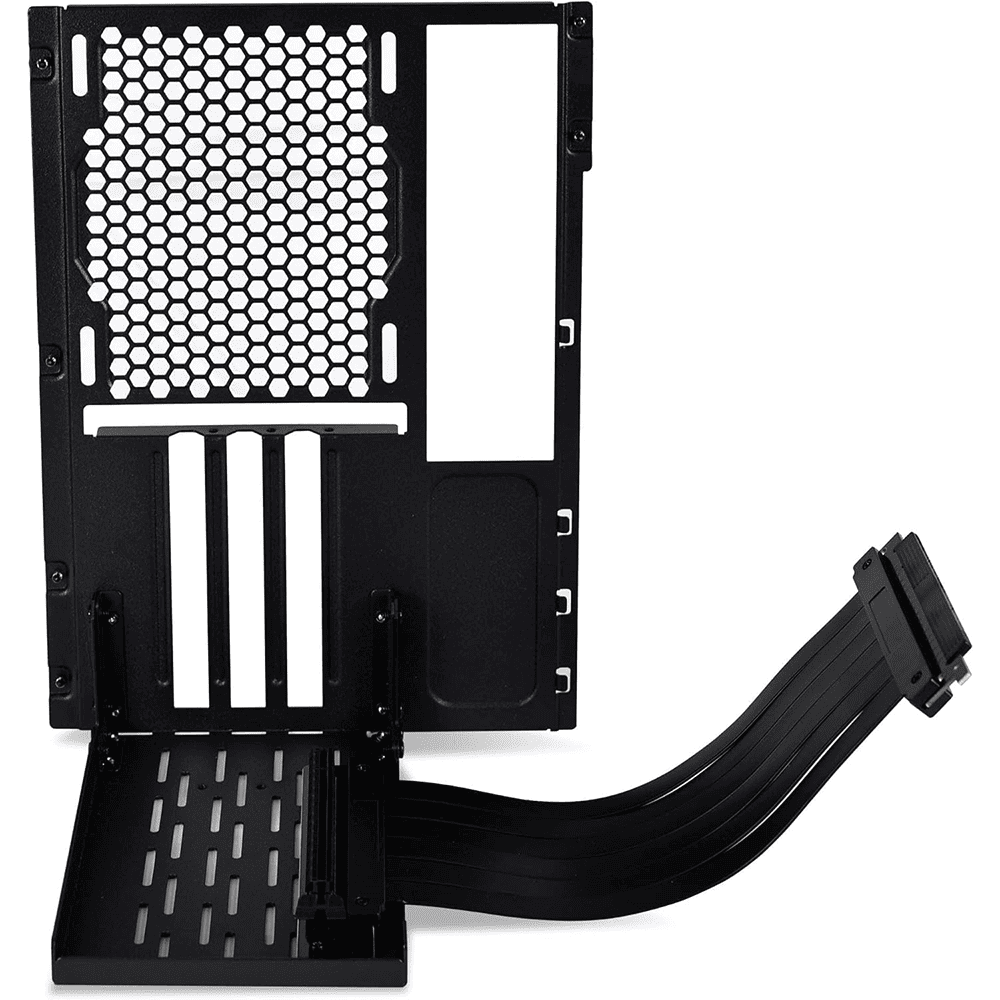

- ملحق تثبيت GPU عمودي للطرازين O11D MINI و O11 AIR MiNI باللونين الأسود والأبيض، يتضمن كابل رفع PCIe Gen3 بطول 200 مم. يتيح عرض بطاقة الرسومات بتركيب بسيط وتكوينات مختلفة.
مميزات المنتج:
تركيب بسيط:

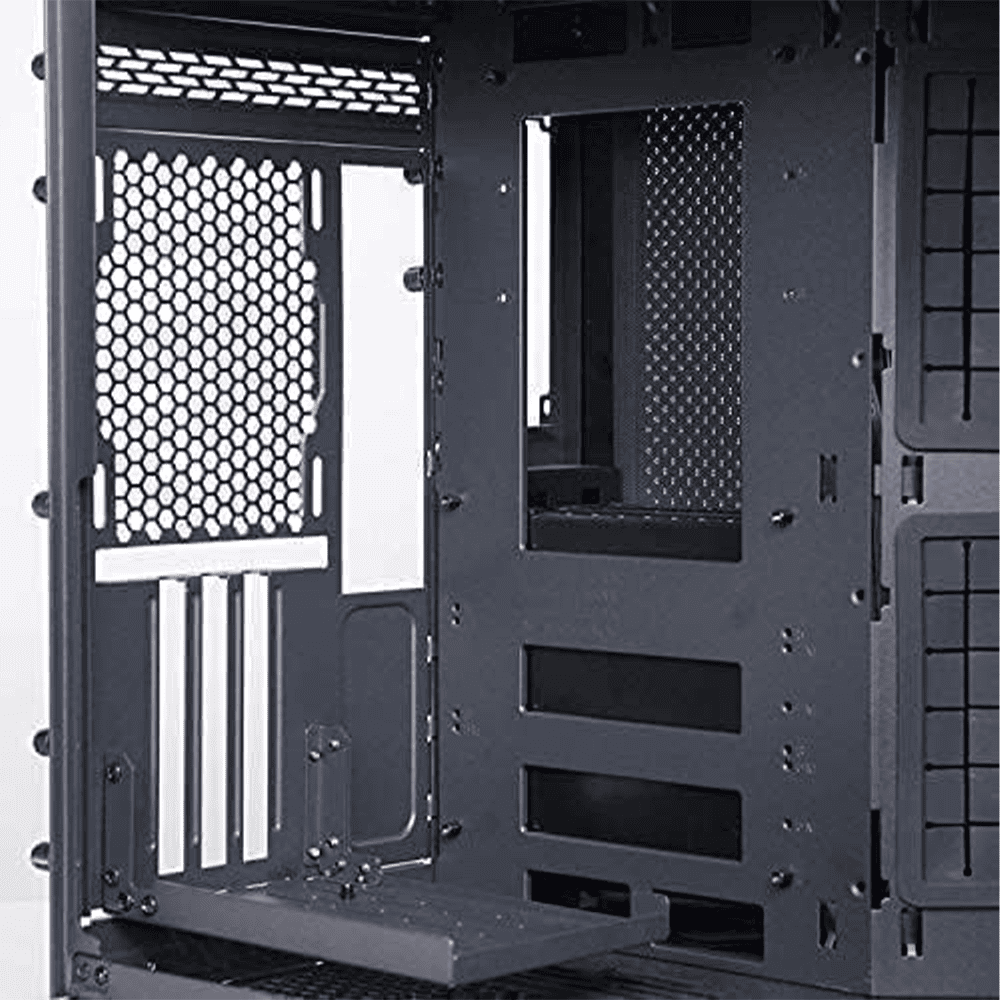

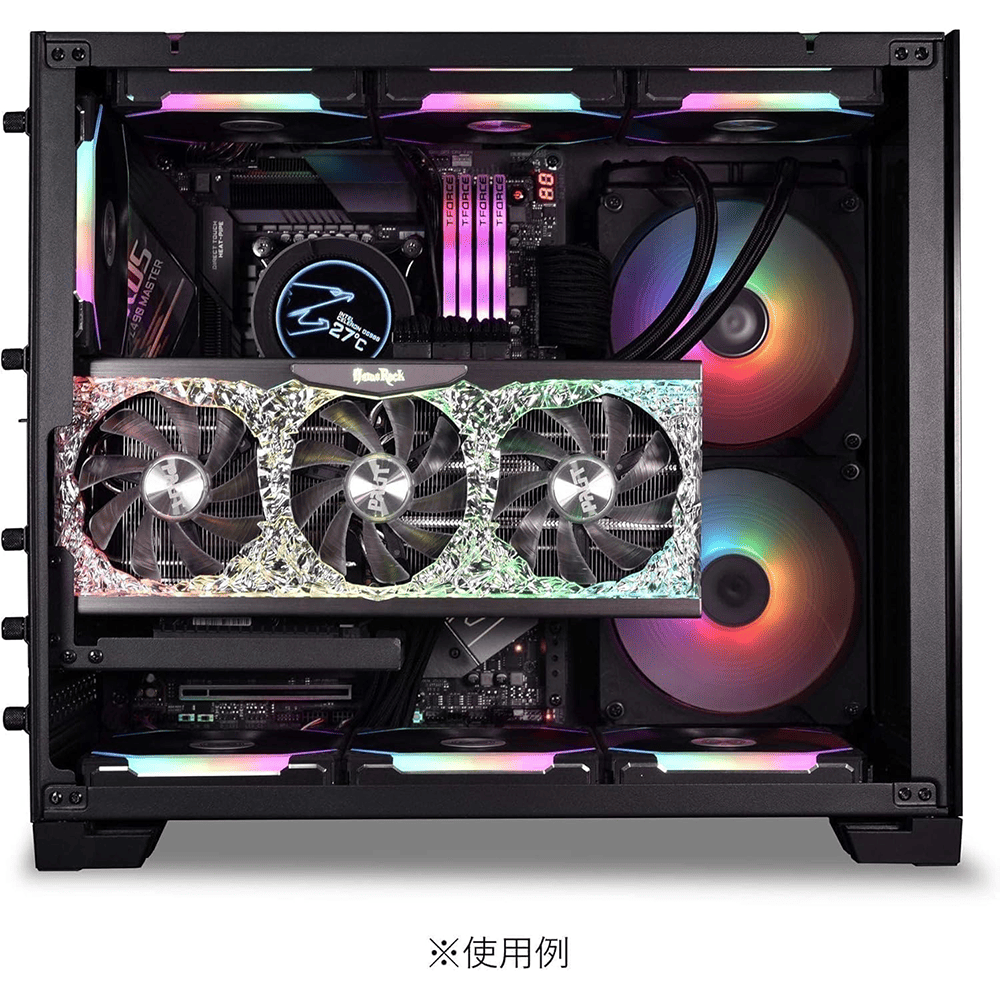

- استبدل اللوحة الخلفية لـ O11D MINI بمجموعة حامل GPU العمودي لعرض التصميم الأمامي لبطاقة الرسومات. ما عليك سوى إزالة اللوحة الخلفية المعيارية لـ O11D MINI وتركيب الحامل.
2 أوضاع تكوين اختيارية:
- يمكن تعديل اللوحة الخلفية لمجموعة حامل GPU العمودي لأعلى ولأسفل، مما يوفر مساحة أكبر للمراوح والمبرد المثبتين في الجزء السفلي من العلبة. وهذا يحدد موقع اللوحة الأم في وضع O11D MINI أو O11 AIR MINI ذي 7 فتحات أو 5 فتحات.
ملاحظة:
- في حالة استخدام كابل الارتفاع المرفق (PCIE3.0) مع اللوحة الأم PCIE 4.0 ووحدة معالجة الرسومات PCIE 4.0، يرجى اتباع الخطوات التالية لإعداد BIOS لجعله متوافقًا.
- 1.تأكد من أن BIOS اللوحة الأم هو أحدث إصدار. إذا لم يكن كذلك، نوصي بالتحديث إلى أحدث إصدار.
- 2. قم بتثبيت GPU مباشرة على اللوحة الأم وابدأ التشغيل.
- 3. أدخل BIOS، واضبط فتحة PCIE من ”Auto“ إلى ”Gen 3“. (انظر الصورة أدناه كمثال، لمزيد من المعلومات، يرجى قراءة دليل اللوحة الأم)
- 4. احفظ الإعدادات وأوقف تشغيل النظام
- 5. قم بتثبيت كابل PCIE 3.0 على اللوحة الأم ووحدة معالجة الرسومات (GPU)، وسيصبح النظام جاهزًا للعمل.
تفاصيل المنتج:
اسم المنتج:
- مجموعة حامل عمودي PCIe 3.0
الموديل:
- O11DMINI-1X-3
اللون:
- أسود

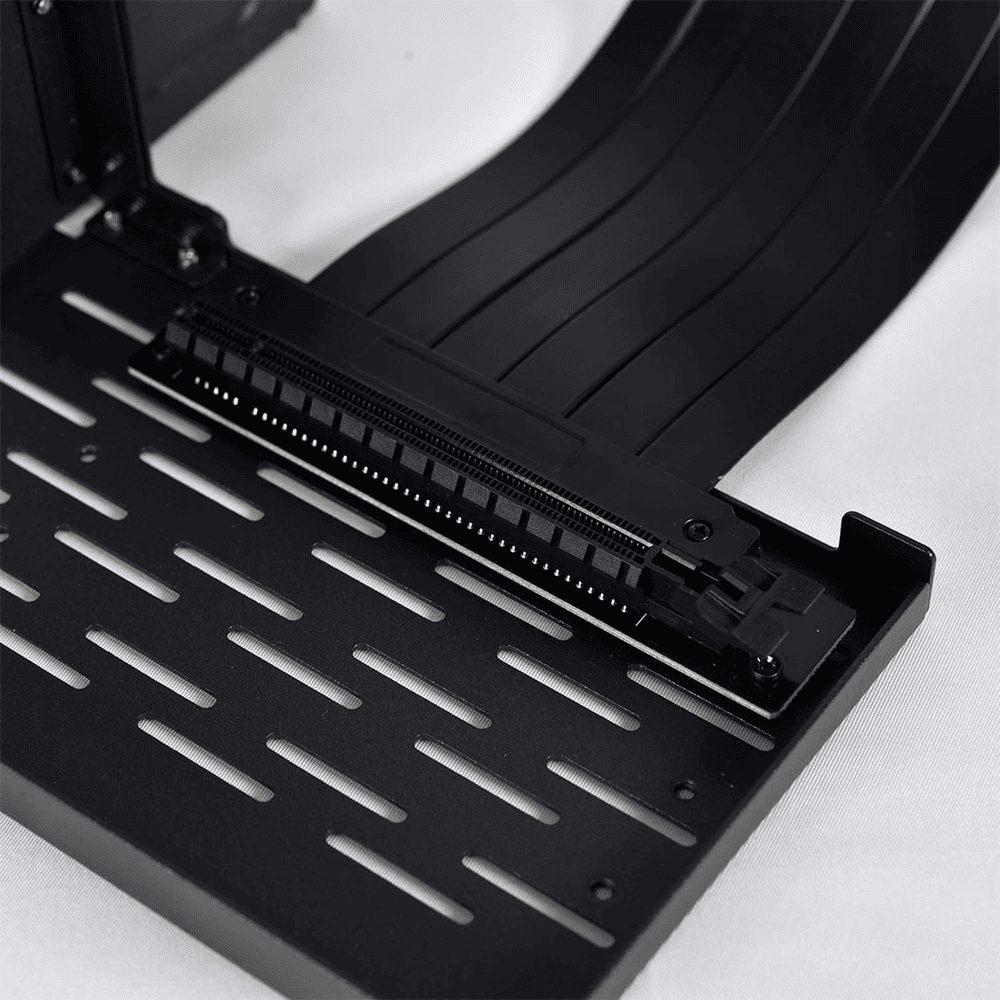

كابل PCIe Riser:
- Gen 3.0
أبعاد مجموعة الحامل:
- (العمق) 180 مم × (العرض) 191.5 مم × (الارتفاع) 272.5 مم
طول الكابل:
- 200 مم
فتحات التوسعة:
- 3 فتحات
